Безэкипажное судно Apache 6 создано для выполнения автоматической 3-х мерной съёмки как подводного, так и надводного пространства при проведении инженерно-геодезических, инженерно-гидрографических и инженерно-гидрометеорологических изысканиях, таких как
- батиметрическая съёмка,
- обследование подводных переходов трубопроводов,
- обследование состояния несущих опор мостов, дамб,
- археологические исследования подводного пространства,
- спасательные операции при кораблекрушениях.
Для эффективного выполнения гидрографических работ там, где требуется детальная топографическая съёмка дна, а также в местах, куда доступ человека ограничен или нежелателен, используются многолучевые эхолоты (МЛЭ). Применение многолучевых эхолотов по сравнению с однолучевыми в десятки раз увеличивает ширину полосы сканирования и существенно улучшает качество и производительность выполнения работ. Принцип действия многолучевых эхолотов основан на формировании трансдьюсером пучка узких лучей, расходящихся веером в плоскости, перпендикулярной направлению движения судна.
МЛЭ NORBIT, применяемый в Apache 6, состоит из процессорного блока (объединенного с мощным компьютером с прикладным программным обеспечением типа Qincy, для выполнения многолучевой съемки), передающей и принимающей гидроакустических антенн. Обязательным дополнением к самому многолучевому эхолоту являются:
- датчик скорости звука - измерение скорости звука в воде в режиме реального времени;
- двухантенный GNSS-приёмник - определение координат и курса судна, точного времени;
- инерциальная система - для определения значений качки, поперечного и продольного кренов;
Данные с этих датчиков, передаваемые в реальном времени в процессор, учитываются при определении глубин.

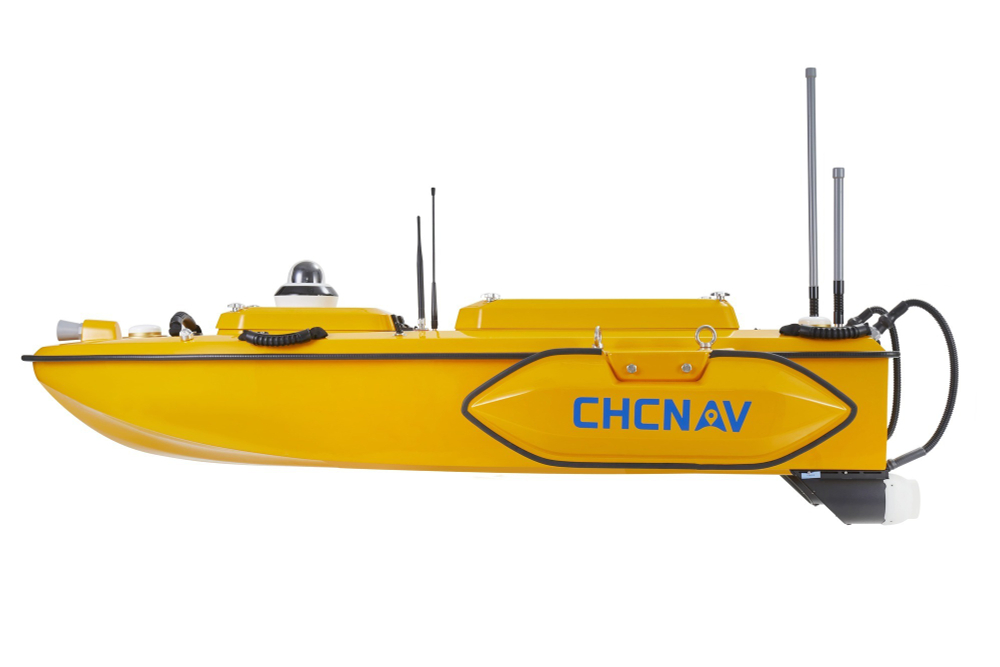

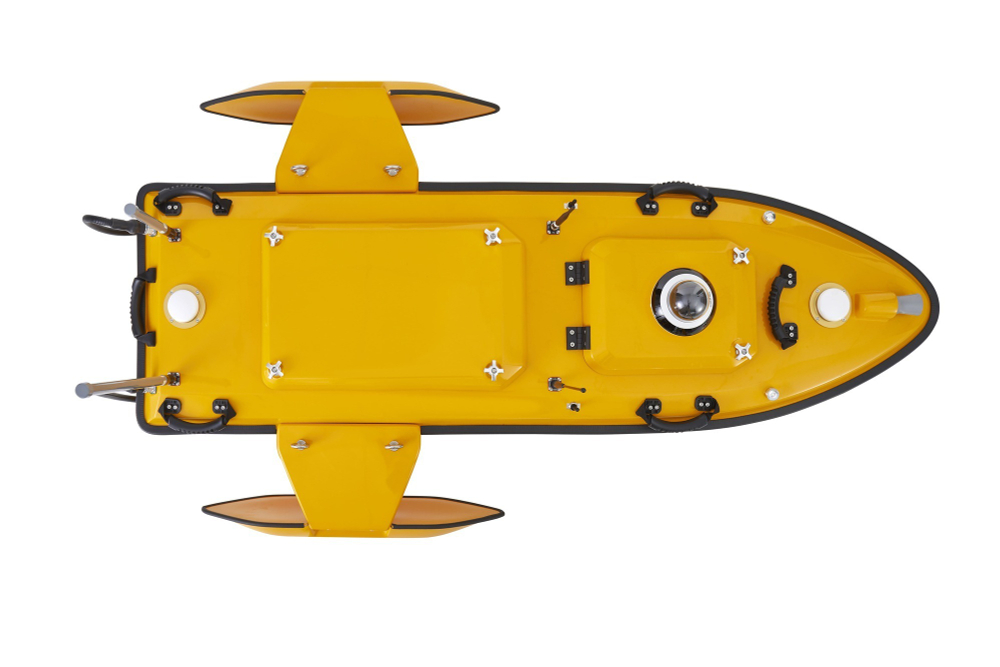

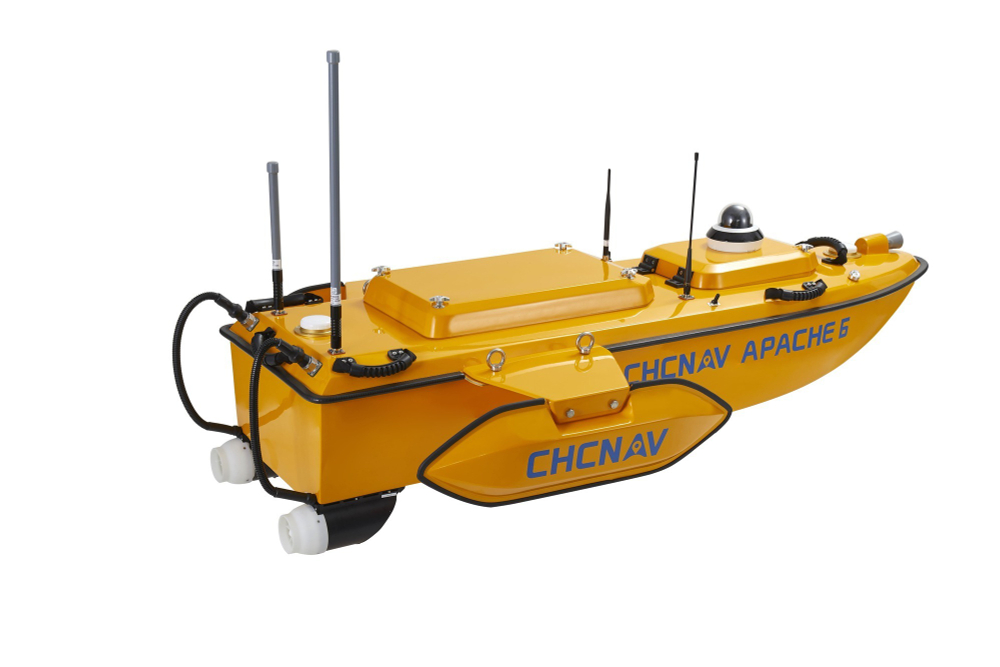

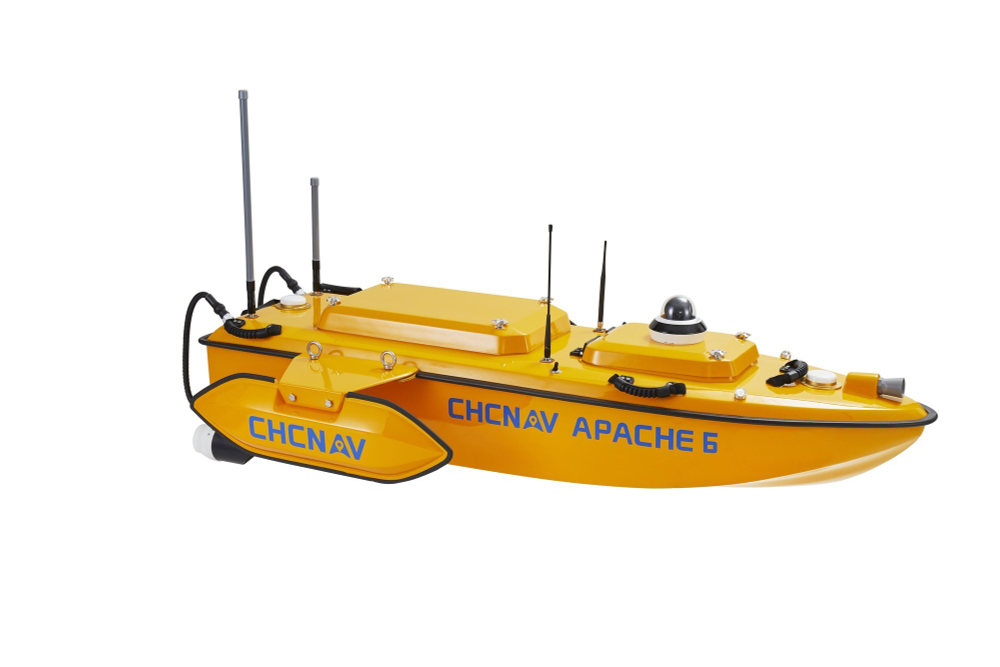

БПВА Apache 6 построен на зарекомендовавшей себя платформе Apache 3 и 5, но строение корпуса оптимизировано для использования с многолучевыми эхолотами (МЛЭ) Norbit.
Круизная скорость судна составляет до 2.5 м/с, что позволяет выполнять съёмку со скоростью до 1 кв.км. за рабочий день.
Управление судном осуществляется либо в автоматическом (на большей части маршрута), либо в ручном режиме (в сложных условиях) на расстоянии до 2 км.
Особенности беспилотного гидрографического комплекса на базе БПВА Apache6 с МЛЭ и лазерным сканером
- Возможность получения облака точек как под водой, так и над водой
- Малый вес (по сравнению с традиционными суднами) - 15 кг без датчиков
- Управление одним оператором
- Модульная конструкция
- Встроенная инерциальная система IMU
- Лазерный сканер

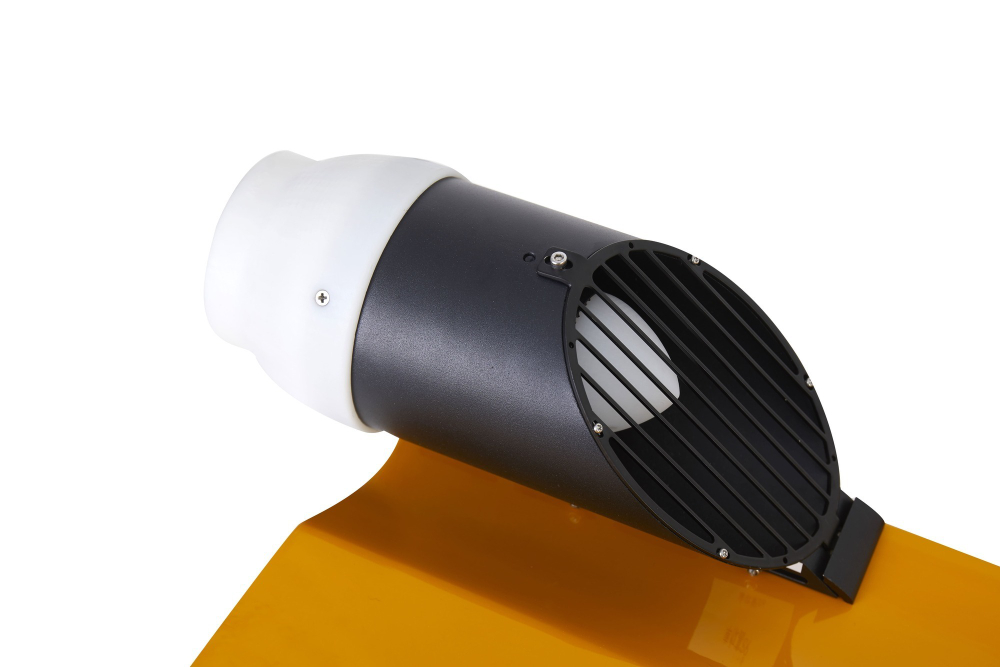

- Мощные двигатели
- Защита от посадки на мель
- Полезная нагрузка для получения облаков точек как под, так и над водой
- Простой запуск
- Высокая курсовая устойчивость
